1 操作步驟

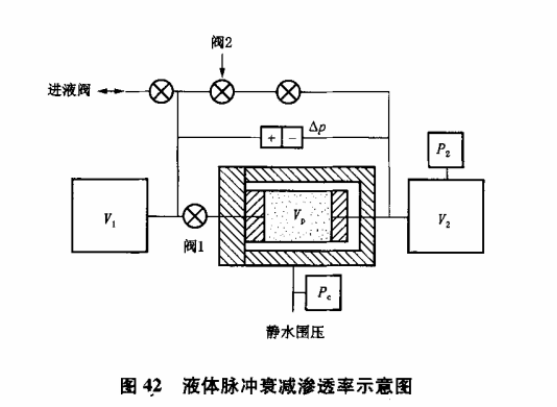

用脈沖衰減法進行液體滲透率測量時(圖42)，將完全由液體飽和的巖樣裝入巖心夾持器中，然后施加適當(dāng)?shù)膰鷫?一般以水力加壓)。在一定的圍壓下由于孔隙壓力的不同引起巖心所受的靜壓力不同，從而引起測試滲透率的變化。如E.6.8.5所描述的，要使該系統(tǒng)充滿液體并加壓到初始孔隙壓力，則進液閥應(yīng)在足夠長的時間內(nèi)保持打開從而使高壓液體充分擴散進入巖樣;讓閥1和閥2繼續(xù)
保持打開狀態(tài)并關(guān)閉進液閥，開始觀測下流傳感器直到顯示壓力穩(wěn)定后關(guān)閉閥1和閥2;通過旋轉(zhuǎn)針型閥產(chǎn)生壓力脈沖△。注意:除針型閥之外，其他閥門都應(yīng)該在打開或關(guān)閉時其本身內(nèi)體積不發(fā)生變化。
打開閥1開始脈沖衰減試驗。巖樣兩端產(chǎn)生略小于△p:的初始壓差△p[0]，這是由于閥1關(guān)閉，由針型閥產(chǎn)生的，所以應(yīng)在上流總體積V中除去上流死體積V。因此，必須計算出△p[0](見E.6.8.5中的描述)。
2均質(zhì)巖樣的表征
壓力脈沖通過巖樣期間上流壓力下降，而下流壓力在脈沖“發(fā)生”之前保持為常數(shù)。此后，上流壓力繼續(xù)降低下流壓力上升。如果巖樣相當(dāng)均質(zhì)且上流和下流的壓縮量相等，那么，上流壓力的降低量與下流壓力的上升量應(yīng)該相當(dāng)，同時由于△p[t]在半對數(shù)衰減曲線上呈線性降低，因此，平均孔隙壓力應(yīng)為常數(shù)，保持不變。
.3非均質(zhì)巖樣的表征
然而，如果巖樣不是均質(zhì)的，而是以具有相當(dāng)高的液體傳導(dǎo)率的裂縫系統(tǒng)和低傳導(dǎo)率的基質(zhì)孔隙為其特點，如果巖樣的壓縮量與上、下流容器的接近，或更大一些(小容器)，那么，在△p[t]已達到零以后，平均孔隙壓力仍繼續(xù)降低，半對數(shù)衰減曲線的直線產(chǎn)生變形。在這種情況下，在△p[t]相當(dāng)快地被裂縫系統(tǒng)消耗，而液體繼續(xù)緩慢地擴散，進人致密巖石的基質(zhì)。如果容器容量大于基質(zhì)的孔隙總量，出于液體進入基質(zhì)，平均孔隙壓力降低幾乎觀察不到。關(guān)于非均質(zhì)巖樣測定的更完整詳細的討論參閱Kamath等人的論述。
|
