思明特氣體動力單元主要由思明特空氣增壓泵（或者思明特氣體增壓泵）和儲氣罐組成。
標準配件包括：儲氣罐，調壓開關，二聯體，連接管路及接頭消音器等。氣體緩沖罐可以根據需要選擇合適的體積。常用的有10L，20L等不同的體積產品。系統管路為不銹鋼連接。
可選配件包括相應機箱，數顯壓力表等。

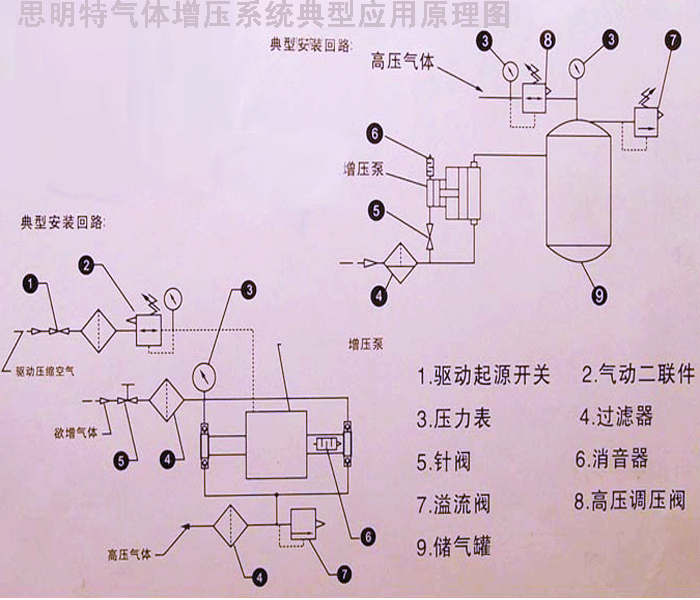

氣動增壓?jiǎn)卧B接圖如下：
型號 |
增壓比 |
壓力 |
氣體出口壓力計算公式 |
小進口壓力 |
流量L/min |
Ps |
Po |
QDDY-1 |
1:1 |
10bar |
8bar |
1*Pa |
0.1bar |
860 |
QDDY-2 |
2:1 |
10bar |
16bar |
2*Pa |
0.1bar |
420 |
QDDY-3 |
3:1 |
10bar |
24bar |
3*Pa |
0.1bar |
312 |
QDDY-4 |
4:1 |
10bar |
32bar |
4*Pa |
0.1bar |
260 |
QDDY-5 |
5:1 |
10bar |
40bar |
5*Pa |
0.1bar |
220 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓，流量為標態下流量，且要求驅動氣壓為8公斤
當被增壓的氣體為空氣時此時終實現的氣體壓力為：驅動氣壓*增壓比
當被增壓的氣體為非空氣（如氮?dú)猓┙K實現的壓力為：驅動氣壓*增壓比+氮?dú)膺M(jìn)氣壓力
常用壓力單位換算：1bar=0.1MPa=1公斤=145psi
注：以上型號為常用型號，需要更高壓力可以換用思明特氣體增壓泵，詳細參數見氣體增壓泵。

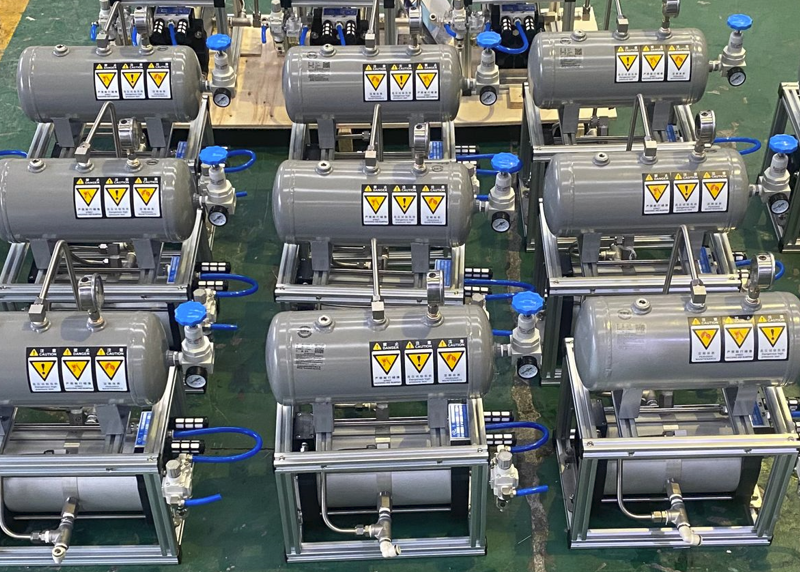

帶緩沖罐的空氣增壓裝置
氣體增壓?jiǎn)卧獞?yīng)用范圍
- 壓縮空氣末端局部升壓
- 天然氣提升壓力
- 安全閥門校定
- 閥門及井口裝置水中冒泡試驗
- 氣壓調節器的檢測
- 可增壓氮?dú)?，氫氣，空氣，甲烷等各種氣體
