壓力釋放裝置空氣為介質，爆破片阻力系數試驗方法

以空氣或其他氣體為介質，采用爆破片阻力系數方法的試驗
1試驗布置

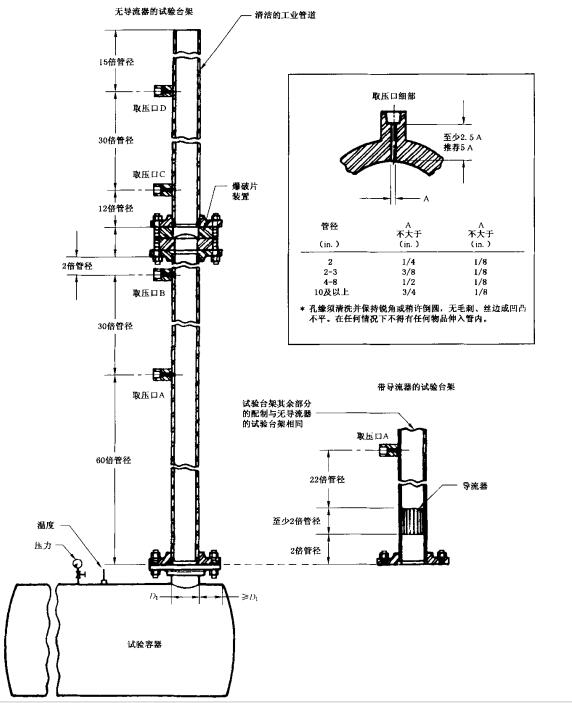

a）推薦的試驗布置如圖所示。爆破片裝置與阻力系數試驗臺架應具有相同的公稱管道尺寸。應在取壓口A和B、B和C以及C和D間使用差壓測量裝置。一次元件應為亞音速推斷式流量計或音速推斷式流量計。對每類流量計的使用方法列于下列分節中。
b）使用亞音速推斷式流量計時，與之相關的測量項目為：
1）進口靜壓力；
2）進口溫度
3）差壓力
使用音速推斷式流量計時，與之相關的測量項目為
1）進口全壓（滯止壓力）：
2）進口全溫（滯止溫度）。
2用亞音速推斷式流量計方法測景阻力系數的程序
a）將爆破片安裝到阻力系數試驗臺架上。
b）升高取壓口B處的壓力，直到爆破片破裂并達到要求的流量試驗壓力。該壓力應不大于爆破片的標志破裂壓力。
c）建立并保持額定排放壓力直到流量?jī)x表指示穩定狀態。
d）同時記錄下列測量數據（最好采用一個數據采集系統以獲取這些數據）
1）試驗臺架進口壓力
2）試驗臺架進口溫度
3）流量計進口靜壓力
4）流量計進口全溫；
5）流量計差壓力；
6）試驗臺架取壓口B處壓力；
7）試驗臺架A－B間差壓力；
8）試驗臺架BC間差壓力；
3）試驗臺架C－D差壓力。
3用音速推斷式流量計方法測量阻力系數的程序
a）將爆破片安裝到阻力系數試驗臺架上。
b）升高取壓口B處的壓力，直到爆破片破裂并達到要求的流量試驗壓力。該壓力應不大于爆破
片的標志破裂壓力。
c）建立并保持額定排放壓力直到流量?jī)x表指示穩定狀態。
d）同時記錄下列測量數據（最好采用一個數據采集系統以獲取這些數據）
1）試驗臺架進口壓力；
2）試驗臺架進口溫度；
3）流量計進口全壓；
4）流量計進口全溫；
5）試驗臺架取壓口B處壓力；
6）試驗臺架A－B間差壓力；
7）試驗臺架BC間差壓力；
8）試驗臺架CD間差壓力。
