動作性試驗
壓力從P0升至P1，P1升至P2，然后降至P1，P1→P2→P1循環幾次后，再升至Pmax，保壓t1，最后壓力降為0。其中P1、P2、t1可以設置。P0P1P2=最大壓力都是按照多少
例如：將蓄能器內部充入規定預充壓力的氮氣，充氣壓力為P0。之后將蓄能器加壓到0.35P2，繼續加壓到0.7P2，再泄壓到0.35P2。0.35P2→0.7P2→0.35P2為一個動作循環，動作次數不少于10次（可開放設置）。然后蓄能器升壓至最高壓力P2，保壓1min，再將壓力降為0；
觀察產品有無漏氣、漏油，采集壓力P-時間t曲線、蓄能器溫度。采集的那里的溫度
密封性測試
給蓄能器加壓充油，壓力加至P3，保持t2。其中P3、t2可以設置。
例如：油壓從P0升至為1.1Pmax；（Pmax為蓄能器最大工作壓力）保持1min。
充放油速率：15-20cc/min；（速度設置可調）
觀察蓄能器是否漏氣、漏油，采集壓力P-時間t曲線。
P-V性能測試
給蓄能器加壓充油，壓力0→Pmax，。采集充放油過程中壓力P-油液體積V變化曲線；

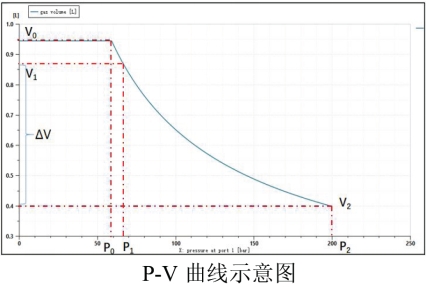

例如：如圖所示，P-V曲線示意圖，壓力0→P0→P1→P2變化過程中，體積的變化過程。
充放油速率：15-20cc/min。（速度設置可調）
測試次數：3次；（開放設置）
(P0, V0):充氣體積V0,對應的壓力為預充壓力P0
(P1, V1):最低工作壓力P1及其對應的氣體體積V1
(P2, V2):最高工作壓力P2及其對應的氣體體積V2
看上邊是充油這個曲線是氣體體積？
預充壓力測試
給蓄能器加壓充油，壓力0→P4，采集充放油過程中壓力P-時間t曲線，計算P0的值。

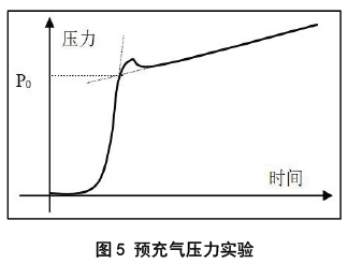

例如，如圖所示，壓力0→P4，采集壓力變化曲線。
試驗時，充放油流量：15-20cc/min。充油最大壓力P4≥（P0+2）Mpa。（設置為可調）
耐久試驗（以前懸架2#蓄能器為例）
溫度控制采用可編程式高低溫試驗箱進行設置，當程序監控到蓄能器工裝位置油溫到達對應溫度點時，蓄能器開始進行充放油動作，同時監控記錄蓄能器動作次數。

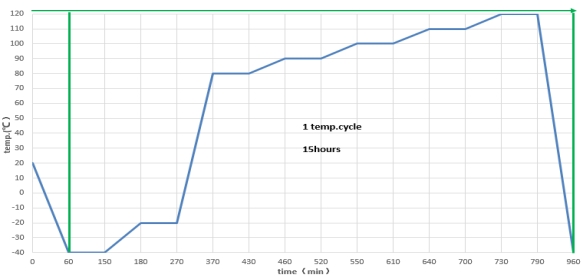

例如：下圖示例為溫度控制曲線；

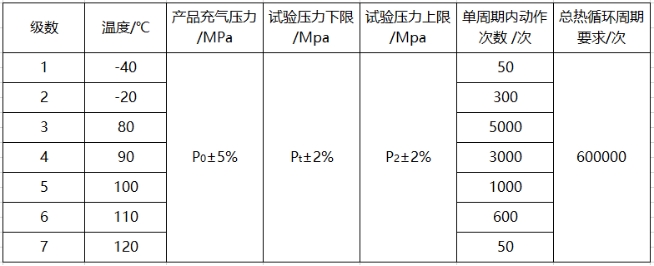

蓄能器壓力循環Pt→P5→Pt，在不同溫度下，進行相應的動作次數。壓力控制精度±2%，溫度控制精度±3℃。P5值是可以設置的。
例如，整車行駛時分為L、N、H三個高度狀態，試驗壓力需要考慮三個狀態下的全行程壓力波動范圍。
L狀態全行程壓力波動范圍Pt-P2：1.8-12Mpa，6萬次循環（10%）
N狀態全行程壓力波動范圍Pt-P2：2.5-16Mpa，48萬次循環（80%）
H狀態全行程壓力波動范圍Pt-P2：4.6-20Mpa，6萬次循環（10%）
I狀態瞬時沖擊，進行3000次耐久試驗，壓力波動范圍Pt-P2：5-25Mpa（相當于極限耐久，各溫度點按比例進行分配）
單次循環，溫度、壓力、動作次數示意圖。蓄能器壓力循環一次周期T=TR+T1+TF+T2=1s（TBD可與客戶溝通商定），要求-40℃、-20℃下動作頻率要求0.25Hz以上，其他溫度下每次動作的頻率要求2Hz以上；（動作頻率開放設置）
產品一次實驗需要充入大概多少的油量才能達到需要的壓力。
|
