消防軟管卷盤抗載荷試驗方法

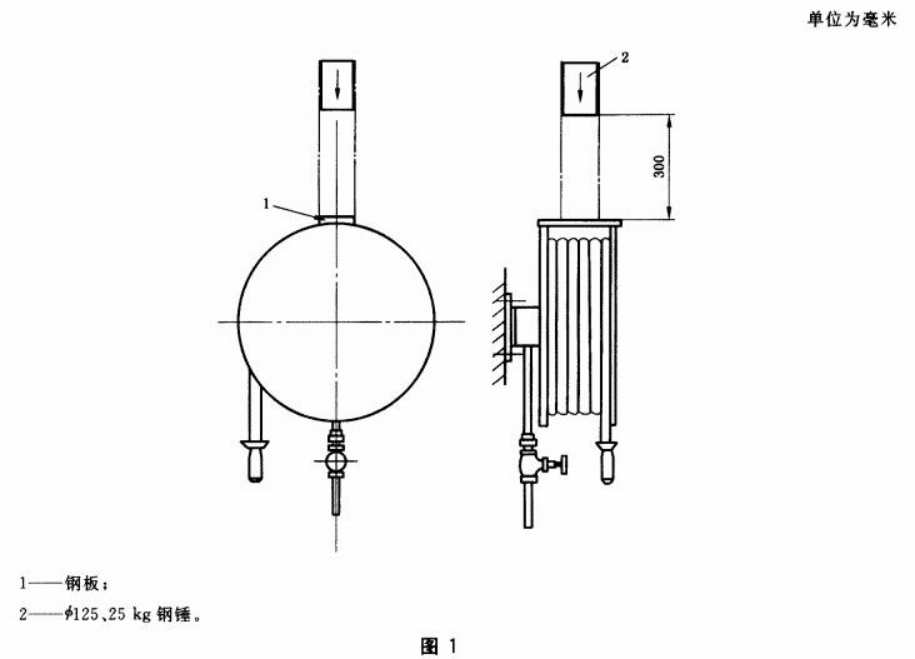

按制造廠規定的安裝方法，將試樣固定安裝在沖擊試驗架上，使試樣通路灌滿水，然后將截面為100 mm×25 mm，長度比卷盤兩側板間距略長的鋼板平放在兩側板上；將質量25 kg、直徑125 mm的鋼錘從距離鋼板上平面300 mm處自由落下沖擊鋼板1次，落點為兩側板中央位置。沖擊后再按6.2進行試驗，其結果應符合規定。

按規定安裝試樣并灌水。如圖2所示在卷盤側板上懸掛質量為80 kg砝碼。72 h后去除砝碼，再按規定進行試驗，其結果應符合規定。旋轉軸僅為1個支承點的卷盤，懸掛點應距支承點最遠。旋轉軸多于1個支承點的，懸掛點應通過各支承點的支承中心。

試驗要求：試件在額定工作壓力下，任何部位均不得滲漏，軟管纏繞軸應不發生明顯變形。試驗后軟管卷盤應能正常使用。干粉軟管卷盤還應按規定進行氣密性試驗。試件在額定工作壓力下，任何部位均不得滲漏，軟管纏繞軸應不發生明顯變形。試驗后軟管卷盤應能正常使用。
