一、概述
???????
濟南思明特科技有限公司生產的三通、直通、彎管、彎頭等產品的水壓試驗機用于球墨鑄鐵管，鑄管等產品的水壓實驗，產品配置有自動夾緊工裝，可用于自動液壓夾緊，自動排水、自動注水功能，用于檢測產品的壓力試驗，試驗壓力范圍10MPa內。.直管水壓試驗機廣泛應用于石油、化工、制藥、建筑等行業，用于檢測各種直管的性能和可靠性。通過該設備的測試，可以確保直管在正常使用范圍內承受壓力的能力，防止因壓力問題導致的安全事故發生。

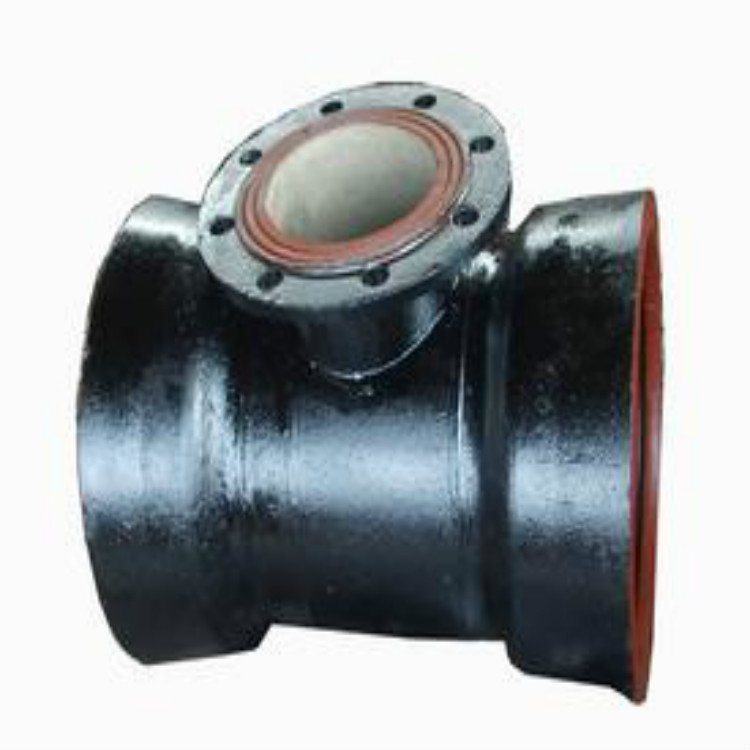

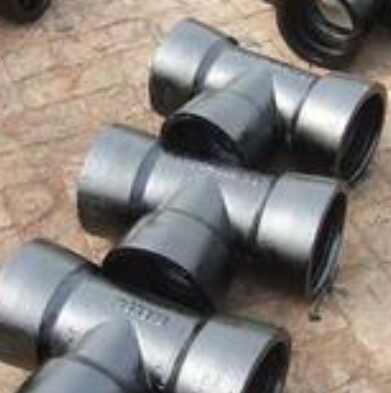

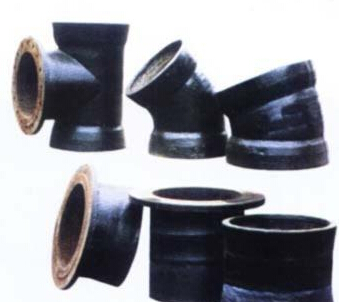

鑄鐵管三通彎頭直通
二、技術參數
1. 試驗介質：清水
2. 實驗壓力壓力：0.35-10MPa（可以調節）
3. 控制方式：自動控制、手動控制兩種方式互不影響
4. 防護裝置：帶有防護罩可對測試過程進行有效防護
5. 試驗介質溫度：室溫
6. 可觸摸屏實時顯示壓力曲線，保存實驗數據
7、被測件一次可測試1件
8、技術先進，結構設計合理。外型美觀大方的特點
9、所有承壓零件都采用國際知名品的標準零件，無任何焊接連接。
10、可以觸摸屏控制升壓壓力，保壓時間，實時顯示壓力曲線，試驗完畢后可以打印試驗報告
11、拆卸被試件后的泄漏介質自動回收
12、可根據不同的口徑和試驗壓力設定不同的夾緊油壓壓力。
三、設備組成
（1）增壓系統：水壓實驗水泵、注水泵、壓力表、截止閥、泄壓閥等；
（2）壓力控制裝置：泄壓閥、排氣閥、調壓閥、溢流閥等；
（3）數據采集分系統：計算機、數據采集卡、思明特SUPY1.0數據采集處理軟件等；
（4）夾緊機構：液壓站、油缸、夾緊框架、自動夾緊工裝；
四、三通彎管直通水壓機型號選擇
產品名稱 |
三通水壓機-直管水壓試驗機-彎頭水壓試驗設備 |
產品型號 |
SUP_STY_10 |
基本原理 |
通過可調節夾緊壓力的夾緊工裝夾緊被測件，端面采用密封墊，通過自動控制壓力試驗系統進行試壓。 |
性能參數 |
水壓試驗壓力 |
10MPa（壓力可調，更高壓力請咨詢） |
控壓精度 |
±0.5％ |
壓力值分辨 |
0.01MPa |
測試介質 |
水 |
操作方式 |
觸摸屏或計算機 |
測試工位 |
1 |
設備構成 |
增壓系統、壓力控制、數據采集、夾緊機構 |
適用范圍 |
三通、直通、彎頭 |
相關產品
?防爆外殼水壓試驗試驗,根據GB_3836[1].2-2010爆炸性氣體環境用電氣設備_第2部分中的15.1.2.靜壓試驗，打壓壓力1-2Mpa，設定時間達到時間后自動卸壓，夾緊力高噸位600T，廣泛用于各種防爆電器外殼，防爆開關，變頻器，軟啟動開關等殼體的水壓試驗...
更多詳情請點擊：防爆、隔爆外殼水壓試驗機
壓力流量測試臺-水泵、管路、閥門流量試驗機
流量：又稱瞬時流量，是指單位時間內經過明渠有效截面或封閉管道的流體量。體積流量是以體積衡量流體的量；質量流量是以質量衡量流體的量。
汽車濾清器試驗臺-濾清器的壓力降-流量特性試驗、與濾清效率和儲灰能力試驗

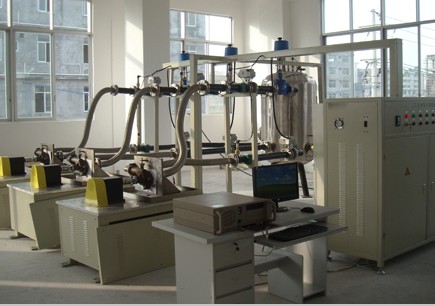

油冷卻器油水性能試驗機是根據技術規范中的進油溫度、進水溫度、機油流量、冷卻液流量等試驗條件，測試出機油冷卻器的散熱量(功率)、出油溫度、出水溫度、油進出口壓力、油壓力差;冷卻液進出口壓力、壓力差、換熱效率等相關參數,能控制和測量與試驗相關的水側、油側、水泵流量、功率和效率等參數。
