柔性風管抗沖擊性能試驗方法-JG/T 258-2018

試驗裝置

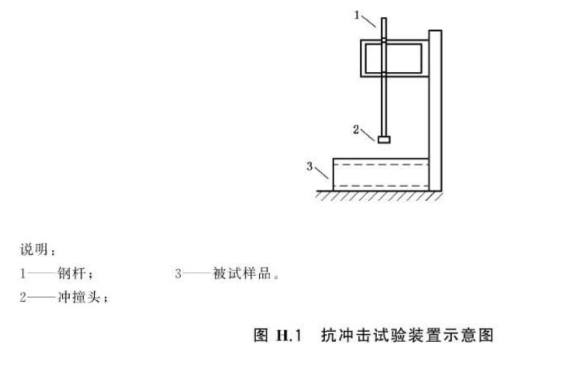

沖擊桿由不同截面直徑的圓柱形鋼釬和沖撞頭組成,沖擊桿固定在穩定的鋼制立柱架上,可調節為不同高度自由下落。鋼釬的直徑應為(9.5±0.2)mm,沖撞頭的直徑應為(14士0.2)mm.鋼釬和沖撞頭表面光滑,整個沖擊桿質量應為 0.9kg。試驗裝置示意圖見圖H.1。

試驗步驟
試驗時,把沖擊桿提高到距離樣品上表面330 mm高度,自由落下沖擊試樣的規定位置。每個樣品在3處不同的位置上分別進行抗沖擊試驗,試驗沖擊點位置示意圖見圖H.2。

試驗結果
以風管壁(上表面)是否被沖擊桿刺穿來評價風管抗沖擊性能。
