垂直承載力
1 壓力試驗機荷載應在250 kN 以上, 上下壓板間有效間距應在 3 m 以上; 卷尺量程應大于4 m , 最小分度值應為1 mm 。
2 應以3根長度為 2. 8 m 的排氣道制品為測試試件, 試件兩端口應磨平并垂直于排氣道中軸線。
試驗步驟應符合下列規定:
1 應將試件直立于壓力機上, 試件上下兩端面應墊厚度3 mm ?5 mm 面積大于試件口徑的彈性墊板, 垂直度誤差不應大
于 2 mm / m , 否則應用木片 或硬質薄片 墊平;
2 應以恒定加荷速度加載, 使試件在30 s ?60 s 內破壞; 記錄試件破壞時的荷載值即為該試件的垂直承載值, 精確 至 IkN ;
3 應取以上三個試件試驗結果的算術平均值為檢測結果,精確至 lkN 。
抗柔性沖擊
1 試驗器具應符合下列規定:
1 標準沙袋: 應 由 l 〇 kg 干燥的標準沙裝入縫制的底部直徑為 200 mm 、 高度為 300 mm 的帆布袋中, 用于進行沖擊試驗;
2 支板: 應用 截面尺寸為 50 mmX 50 mm 的木棱, 長度應大于試件的長邊側壁;
3 應有線錘和量程大于 lm 的直尺。
2 應 以 1 根隨機抽樣的長度為標準層高、 尺寸與表觀檢查合格的排氣道為試件, 抽樣的樣品數不少于3 件。
試驗步驟應符合下列規定:
1 試驗前應記錄試件四周表面情況;

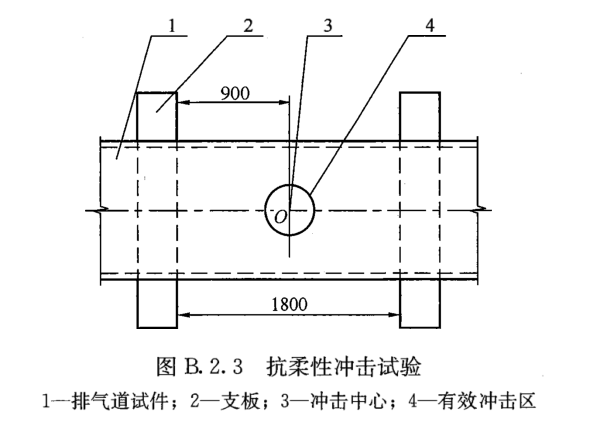

2 應按圖 B . 2. 3 將試件長邊側壁水平均衡支撐于內側間距為 1800 mm 的支板上, 兩端懸出尺寸等距;
3 應以沖擊面上的支板支撐中心線與管道軸向中心線的交點為沖擊中心位置, 以沖擊中心為圓心作直徑為250 mm 的圓圈
標識 , 以圓內區域作為有效沖擊區;
4 應將沙袋提起至沖擊區域正上方, 測量沙袋底部至試件被沖擊面的距離, 保證其為 1000 mm ; 用線錘測量沙袋邊緣至沖
擊區域的投影, 控制使其落于有效沖擊區內;
5 應以零初速度自 由釋放沙袋, 沖擊試件上表面, 如沙袋墜落沖擊區域超出有效沖擊區, 則該次試驗無效, 應重新抽檢
試驗;
6 應按上述方法連續沖擊3 次后, 將排氣道翻轉90°, 繼續沖擊3次, 檢查排氣道試件各處是否開裂, 并做好記錄。


|
