流量測量

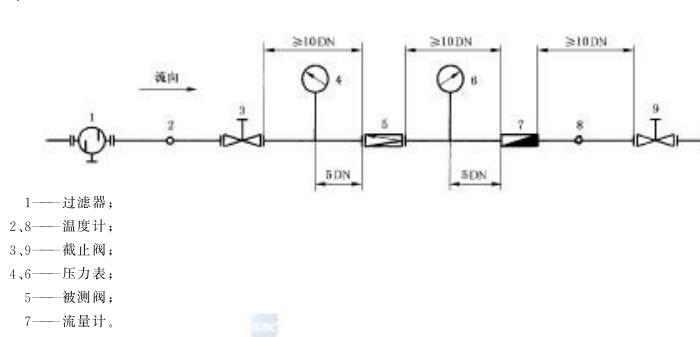

試驗介質為常溫水,試驗系統按圖1。給定高進口工作壓力,調節減壓閥為某一出口壓力,此時減壓閥后的截止閥為微小流量。然后逐漸開大截止閥使出口壓力偏差達允許值,此時記錄的流量為流量。
流量特性試驗
試驗介質常溫空氣;
——水(水用減壓閥)；
——蒸汽(蒸汽用減壓閥)。
試驗程序
試驗系統按圖1。給定高允許進口工作壓力,調節減壓閥為某一出口壓力。同時調節減壓閥后的截止閥,使出口流量為該工況下的20%流量。然后在逐漸開啟截止閥使出口流量達該工況下的100%流量。記錄此時出口壓力偏差值。
試驗要求：
可用流量計或經校準的標準節流裝置,也可采用收集并稱量排放介質的直接測量方法。
|
