一、產品介紹：

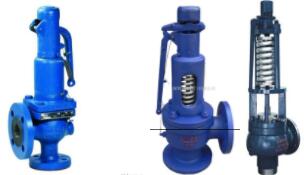

濟南思明特科技有限公司研發的安全閥校驗裝置主要用于DN32~400mm法蘭式安全閥、 ″~ ″螺紋式安全閥、全啟式/微啟式安全閥，常規厚薄法蘭式安全閥、國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥密封性能、起跳壓力、回座壓力等性能測試。

二、安全閥校驗裝置參數
名稱 |
安全閥校驗裝置 |
測量范圍 |
0.~45.0Mpa |
試驗工位 |
單工位、雙工位 |
試驗介質 |
空氣、氮?dú)?/p> |
試驗溫度 |
常溫 |
氣源壓力 |
0.2~0.8Mpa |
控制方式 |
計算機控制 |
夾緊方式 |
液壓油缸夾緊 |
三、安全閥校驗裝置特點
采用思明特?cái)?shù)據采集軟件，功能強大，性能穩定，整個實驗過程可以在計算機上自動完成，可顯示壓力曲線，各試驗參數可以自由設定，比如試驗壓力，保壓時間，允許壓降等。
壓封原件及重要配件采用進口產品，校驗過程密封性能好，清潔無污染，噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。
利用氣動增壓技術，穩壓保壓平穩無波動，輸出壓力可調節。
