一、概述：

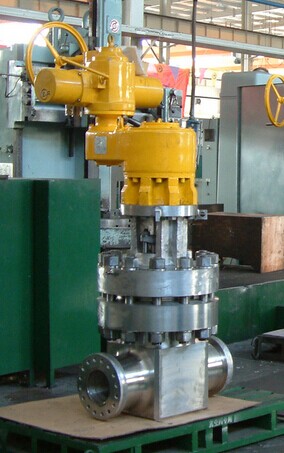

濟南思明特科技有限公司核電站用閥門水壓試驗機用于檢測核電閥門耐壓壓力，可計算機控制實驗壓力，保壓時間,控制升壓速率。主要以水為試驗介質，可對閥門對密封性檢測和耐水壓強度測試的功能。通過高壓泵將水或其他壓縮介質加壓后，通過管道輸送至被測試的閥門內，加壓至一定的壓力，以檢測其密封性能和耐壓強度?？蓪崿F(xiàn)自動保壓，自動升壓，自動降壓等功能。支持全過程一鍵操作。 電氣控制部分遵循電器行業標準，采用專用控制采集器，控制性能穩定可靠。
二、閥門水壓試驗機試驗標準 :
HAF003-1991 《核電廠質量保證安全規定》
HAF102-2004 《核電廠設計安全規定》
HAF601-2007 《民用核安全設備設計、制造、安裝和無損檢驗監督管理規定》
RCC-M 《壓水堆核島機械設計和建造規則》（2000版和2002補遺）
RCC-M D5000 RCC-M C5000 RCC-M F6610
1、配置有計算機控制系統，可輕松實現輸出壓力 可調、可控。

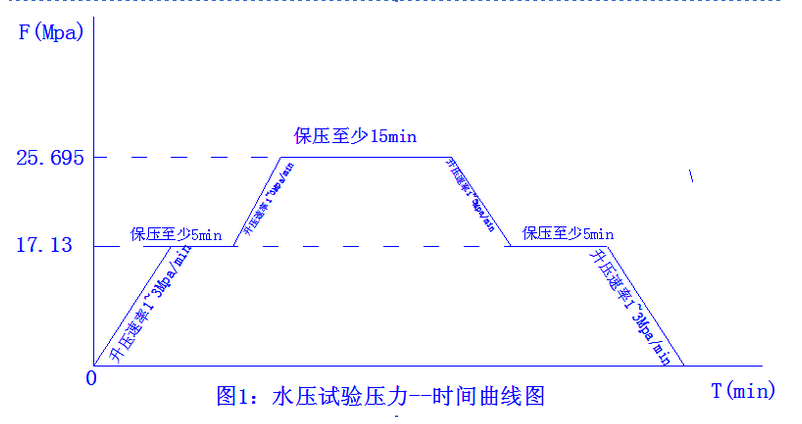

2、實時顯示壓力曲線，實驗完畢后輸出實驗報告。配置有思明特氣動增壓泵，可輕松實現壓力調節，自動保壓功能。
3、所有承壓部件無焊接連接，采用不銹鋼材質。
4、配置有自動夾緊機構，用于夾緊被測閥門，密封被測件。
1、試驗介質：A、B級水。
2、實驗壓力：70MPa。
3、控制方式：計算機。
6、系統配置有夾緊機構，自動夾緊。
7、實驗完畢后配置有吹掃機構，用于被測件內殘余水的清理。
五、核電閥門水壓試驗臺的典型應用
-
閥門生產廠家
- 閥門使用單位
-
閥門質檢單位
六、產品型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_HFM_70 |
70MPa |
計算機 |
A、B級水 |
| SUP_HFM_50 |
50MPa |
計算機 |
A、B級水 |
可根據不同需要提供不同的壓力測試范圍產品
除此之外還提供核電管道、核電取樣冷卻器實驗設備
