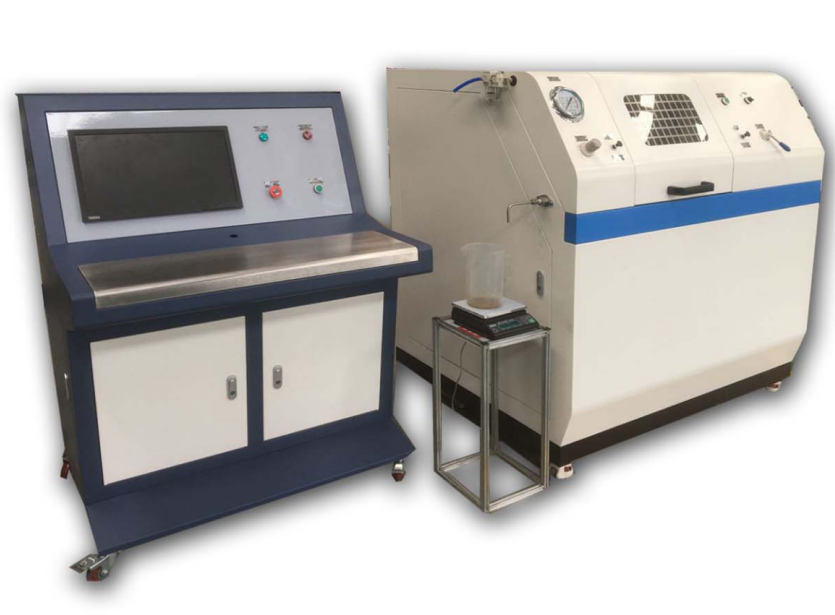

一、產品介紹：
濟南思明特科技有限公司研發的瓦斯繼電器校驗臺主要用于國產及進口雙浮子瓦斯繼電器校驗，支持?jǐn)?shù)據分析管理的AI•云非電量保護數據管理系統，校驗數據可通過網絡傳輸?shù)綌?shù)據庫，實現本地存儲及云服務器集中存儲、管理、統計、分析。校驗裝置獨立運行，控制接口統一，數據加密傳輸；系統通過建立省市級的非電量保護裝置及非電量保護裝置校驗設備數據庫，實時收集與匯總相關數據，進行數據分析，并將設備狀態信息反饋相關管理人員，方便管理人員及時的掌握數據信息，進行正確的決策。對于存在異常的設備做到早分析、早診斷、早處理，避免發生事故，提高電網運行可靠性和安全運行水平。
二、瓦斯繼電器校驗臺參數
密封壓力 |
MPa |
≥0.20 |
流速測量范圍 |
m/s |
0.50～1.6 |
容積測量范圍 |
mL |
0～500 |
流速小分辨率 |
m/s |
0.01 |
準確度等級 |
級 |
2.0 |
檢測繼電器規格
（法蘭外徑×徑向長度） |
mm |
Φ80系列: Φ200×200 |
工作電源 |
電壓 |
V |
AC 220(或380)±10% |
頻率 |
Hz |
50±1 |
操作方式 |
|
微機測控 |
顯示方式 |
|
19吋真彩液晶顯示 |
打印方式 |
|
USB輸出，word報表打印 |
外形尺寸 |
mm |
≤2300×800×1500 |
流量校驗方式 |
|
漸進式油流沖擊方式。 |
流速控制方式 |
|
微機控制流速自動遞增，流速增量穩定，符合DL/T540-2013 7.4.2項要求，流速平均變化量不大于0.02m/s。 |
裝夾固定方式 |
|
液壓自動壓緊。 |
三、瓦斯繼電器校驗臺特點
具有可上傳通訊端口，串口采用MODBUS協議，網口采用TCP/IP協議，校驗數據能可靠上傳到數據管理系統。
在測試過程中的測試油可以自動回收。
密封性能試驗一鍵式操作，校驗結果智能判斷。
流量數據實時顯示，自動檢測動作信號。
具有人員操作安全防護功能，設備具有透明可視防護裝置。
具有超壓保護功能。
具有低液位保護功能。
設備具有油溫智能控制功能。
設備應具有獨立量傳和修正接口，可供第三方不拆卸現場整機校驗。
瓦斯繼電器的安裝密封有專用密封墊，保證對中可靠，密封良好。避免測試過程中噴油。
|
