一、產品介紹

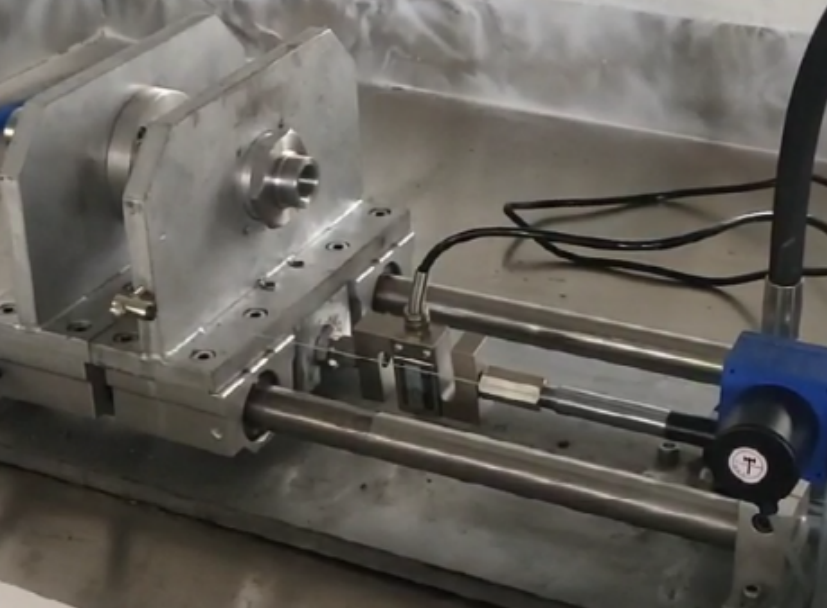

濟南思明特科技有限公司研發的快速接頭插拔試驗臺模擬實際工作環境中的拔插操作，確保快速接頭在實際應用中的可靠性和穩定性。在測試過程中，測試夾具用于固定和連接待測試的液壓快速接頭，模擬實際工作條件下的連接和拆卸操作。測試儀器如壓力傳感器、流量計等則用于監測和記錄測試過程中的壓力、流量等關鍵參數。通過對這些參數的實時監測和記錄，可以評估接頭的性能是否符合要求，如連接力、連接時間、泄漏情況等。
二、快速接頭插拔試驗臺參數
環境溫度：25℃（室溫）
試驗介質：水、壓縮空氣
測試壓力：3bar
壓力顯示精度：±1.0%FS
配套壓力表或顯示屏（觀察壓力值/曲線）；
可以自行設置運行次數進行自動插拔，臺軟體需要配套報警程序；
三、快速接頭插拔試驗步驟
向連通的量筒注入水到相應刻度，將量筒連接壓縮空氣，并調整減壓閥到3bar。設定插拔試驗臺行程和插拔次數，手動運行到公母接頭完全連接的行程，并記錄行程位置和量筒內的液位高度。如果完成設定次數插拔沒有出現滲漏（一般5000 次），在公母接頭完全連接狀態記錄量筒液面位置計算液體損失總量并除以插拔次數，即為每次插拔的液體損失；將系統與大氣相通，不加壓力，重復做以上插拔實驗，并記錄；取下快接，觀察密封功能表面是否出現明顯損傷，連續手動插拔5 次，觀察插拔過程是否順暢，閥芯能否正常復位；完成後重新進行最大工作壓力測試及泄漏率測試并記錄氣密性測試數據。
|
