一、產品介紹

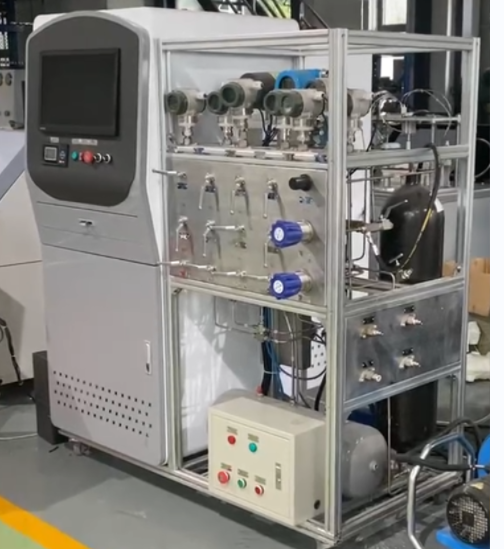

濟南思明特科技有限公司研發的高溫高壓泡沫評價裝置主要用于氮氣泡沫驅類入井起泡藥劑開展模擬地層高溫、高壓、高礦化度條件下發泡性能、穩泡性能評價等。高溫高壓泡沫評價裝置主要包括:泡沫評價系統、數據采集系統、溫度壓力控制系統、實驗臺架、安全防護系統等。它可以通過手工操作，將待測藥劑置于泡沫評價.系統內，在到達預設實驗溫度壓力條件后，通過攪拌的方式進行發泡并使用泡沫圖像采集系統監測發泡變化。
二、高溫高壓泡沫評價裝置參數
試驗壓力：50Mpa
試驗溫度：200℃
材質：耐22萬礦化度的地層水腐蝕，所有與液體接觸的部件采用HC276材質制造，其中泡沫評價系統分為泡沫觀察模塊、攪拌發泡模塊、升溫模塊、冷凝模塊。
試驗方法：實驗前，將泡沫樣品溶液置入泡沫評價系統內，使用氮氣加壓到實驗壓力后，開始加溫，當溫度到達實驗溫度后，開始實驗。操作攪拌發泡模塊，攪拌速度達到300r/min定時定速攪拌3min，翻轉儀器，確保攪拌發泡模塊內泡沫液體全部流入泡沫觀察模塊中，開啟泡沫圖像采集系統，實時采集泡沫圖像、讀取泡沫體積。實驗完成后，通過冷凝模塊實現泡沫評價系統快速降溫。
參考標準：基于Q/SH 0269-2009《驅油用泡沫劑性能評價方法》、Q/SHCG127-2017《驅油用泡沫劑技術要求》、Q/SHXB 0288-2022《驅油用高溫起泡劑通用技術要求》等相關標準中的實驗方法中的要求，和采購方進行共同設計、確定設計方案后進行生產。
三、高溫高壓泡沫評價裝置特點
可以自動記錄實驗過程的溫度、壓力、泡沫圖像等實驗參數，具備超溫超壓報警功能，提升實驗安全性。
密封件耐溫耐壓耐酸蝕，保證測試過程的密封性和穩定性。
儀器翻轉采用電動方式，可控制翻轉角度。
控溫部分需采用釜體內測控一體化技術，保證設備的控溫精度，控溫系統精度在士3℃，升溫速度2小時內由室溫升至150℃。
裝置配備可靠的壓力測量裝置，能夠真實反映釜體內的實驗壓力和泄壓后的殘余壓力。
|
