一、產品介紹

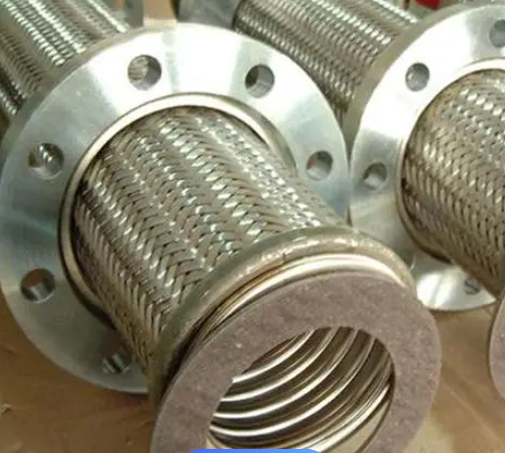

濟南思明特科技有限公司研發的波紋管干式檢漏系統主要用于對金屬波紋管進行氣密性檢測，這是確保金屬波紋管及其組件制造質量合格的關鍵驗收內容。該系統主要由調壓裝置、檢漏儀、壓力儀表傳感器、電磁閥、管道及接頭、自動控制系統等組成，整套設備采用計算機加PLC自動控制，所有試驗都可以在控制臺上完成。
二、波紋管干式檢漏系統參數
試驗介質:潔凈的壓縮空氣；
波紋管通徑:φ4~φ32;
氣源壓力: 0.5~ 0.7MPa (客戶壓縮氣源壓力波動范圍) ;
壓力傳感器精度: +0.25%FS ;
設備輸出壓力: 0.6MPa共3路, 3路按先后順序獨立工作;
試驗環境溫度波動范圍:≤3°C;
具工裝:q4、φ6、φ8、φ12、 φ20、 φ25規格的波紋管各配一手動操作工裝 ,共計6套;
工裝操作方式:手動操作設備具有異常報警功能,不管是升壓降壓速率過快,或者因為工件不合格的泄漏設備現場操作臺和自動控制臺都配有整套的急停按鈕,電源按鈕,蜂鳴報警按鈕等按鈕。
檢測流程
波紋管干式檢漏系統的檢測流程大致如下：
- 將波紋管連接到檢測系統中，確保連接牢固無泄漏。
- 通過調壓裝置調整壓縮空氣的壓力至設定值。
- 啟動檢漏儀，開始檢測波紋管是否泄漏。
- 檢漏儀實時監測波紋管內部的壓力變化，并通過壓力傳感器將數據反饋給控制系統。
- 如果波紋管存在泄漏，檢漏儀會發出報警信號，并顯示泄漏量。
- 控制系統記錄檢測數據，并生成檢測報告。
|
